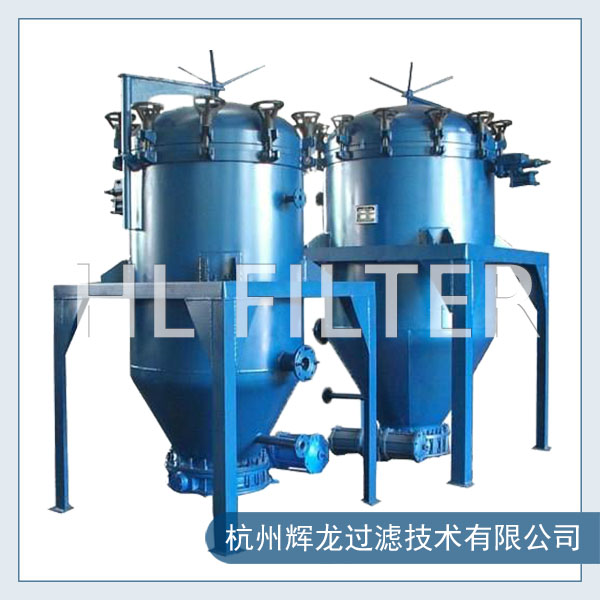

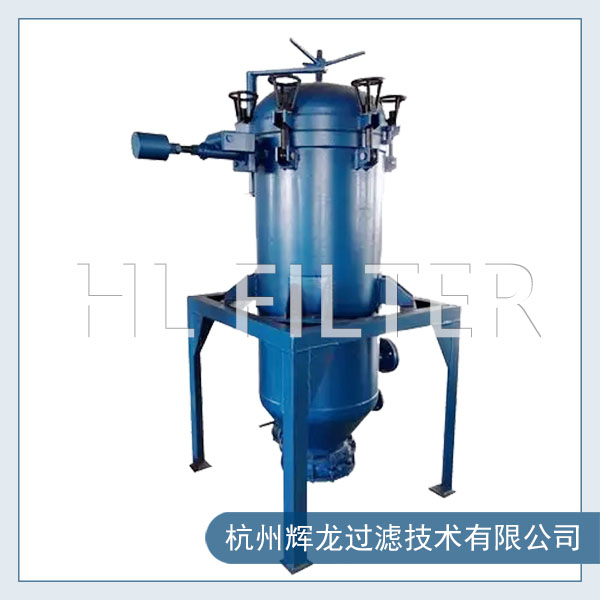

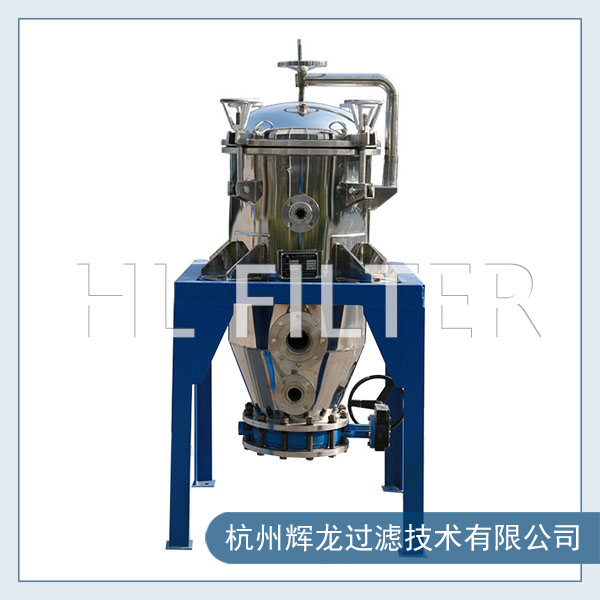

HL型高效板式密闭过滤机主要是由过滤器主机和混合掳、输送泵、管道、阀门、电气控制等一些辅助设备组成一个完整的过滤系统，其过滤工艺需视被过滤介质而定。

过滤器主体是由滤槽、滤网片，起盖机构、自动排渣装置等组成。助滤剂在混合缸中与物料混合后，通过输泵在滤网片上形成饼层，一旦达到稳定的滤饼层后，细小的助滤料颗粒可提供无数的细微通道，困助悬浮的杂物，但也容许清澈的液体通过，不会有所堵塞，这样物料就通过滤饼层进行实际过滤。滤网片是由多层不锈钢网组成，安装在中心集料管上，装拆清理十分方便。
