Y型过滤器的适用范围和选型原则

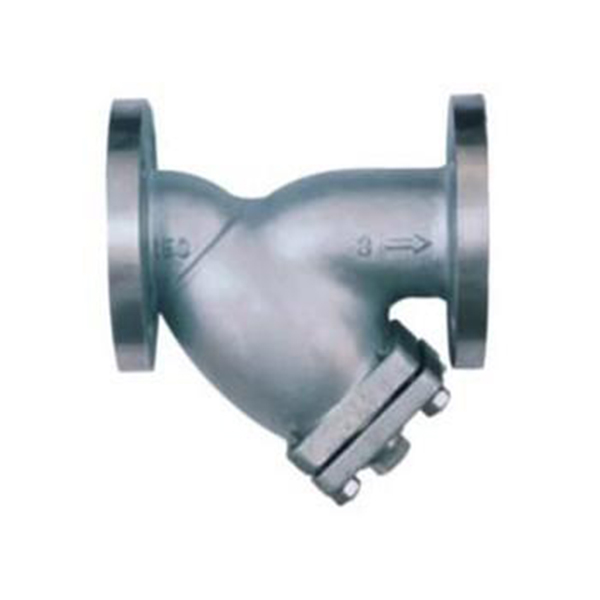

y型过滤器又称管道过滤器，是输送介质的管道上常见的过滤装置，通常设置在供水系统的减压阀、减压阀、定水位阀或其他设备的入口端，用于去除介质中的杂质，保护阀不会因机械垃圾卡在密封圈中而发生密封故障


y型过滤器的适用范围。


Y型过滤器具有结构先进、阻力小、排放方便等特点。主要适用材料有:


1.化工和石化生产中的弱腐蚀性材料，如水、氨、油、烃等。


2.化工生产的腐蚀性物质，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；


3.制冷中的低温材料，如甲烷、氨、氧和各种制冷剂；


4.轻工业食品、制药生产中有卫生要求的材料，如啤酒、饮料、乳制品、粮食浆料医药用品等


Y型过滤器的选择原则。


1.进出口直径:原则上，液压过滤器的进出口直径不应小于相应泵的进出口直径，一般与进口管道直径一致。


2.标称压力:根据过滤管道可能出现的最高压力确定过滤器的压力等级。


3.孔目数的选择：主要考虑需要截取的杂质粒径，根据介质流程的工艺要求而定。可截取的各种规格丝网粒径大小查下表滤网规格。


4.过滤材料:液压过滤材料一般与连接的工艺管道材料相同。对于不同的服务条件，可以考虑选择铸铁、碳钢、低合金钢或不锈钢的液压过滤器。


5.过滤器阻力损失的计算：水用过滤器，在额定流速的一般计算下，压力损失为0.52~1.2kpa。


常用的y型过滤器规格为10目、14目、20目，y型过滤器只能设置在水平配管中，介质的流动方向必须与外壳上明确记载的箭头方向一致。
