聚苯硫醚纤维滤料在袋式除尘器中的使用（聚苯硫醚纤维滤料的结构）

聚苯硫醍纤维

聚苯硫醍纤维(PPS, Polyphenylene Sulphide)的分子结构是以苯环在对位上连接硫原子而形成的大分子主链，是一种线性高分子，其结构式为：

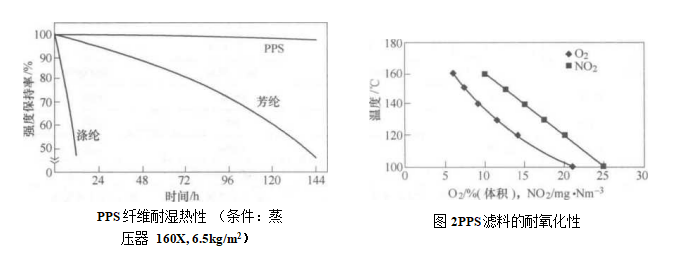

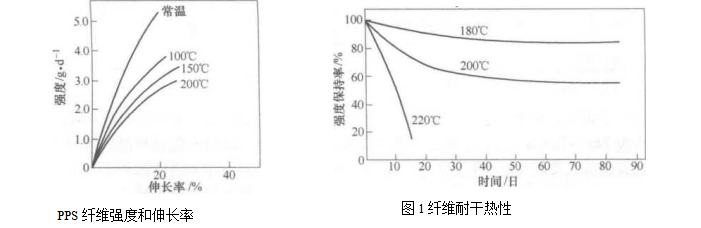

PPS纤维具有优良的热稳定性耐热性，图1所示为PPS纤维在不同温度下的强度和伸长率，图1所示为其耐干热性能，图2所示为耐湿热性能。当PPS用作燃煤锅炉烟气除尘时，在湿态酸性环境中，长期使用温度为150~170Y,最高使用温度190℃,其使用寿命可达3年左右。阻燃性优良，在空气中不会燃烧，将它置于火焰中时虽会点燃，但一旦移去火焰，燃烧便立即停止。该种纤维也有良好的纺纱和织造加工性能。

PPS纤维化学稳定性好，对酸、碱及多种无机和有机试剂的腐蚀均有很强的耐受能力。其耐化学腐蚀性能仅次于PTFE纤维。

PPS的缺点是耐氧化性能差，可因，2和NO?而氧化降解、强度下降和变色发脆，甚至滤料纤维层破碎而脱离基布。PPS的耐热性随。浓度的增加而降低(图2) 。

在除尘系统中，PPS滤料用于以下环境可预期使用寿命大于24个月：烟气温度不高于150℃2<8%、NO₂^15mg/Nm³；烟气温度达170℃的时间少于lh/次，累计不得超过400h/年；达190T的时间少于lOmin/次，累计不得超过5Oh/次。

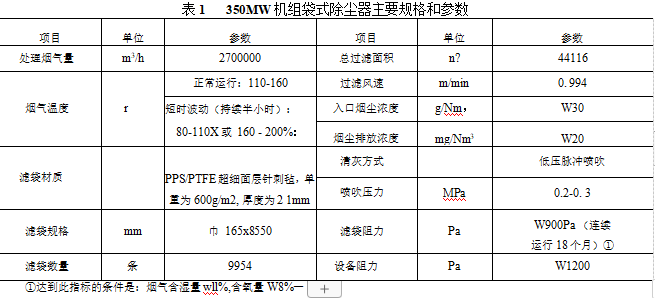

PPS纤维滤料最主要的用途是燃煤锅炉烟气除尘，是该领域首选的滤料。某企业自备电厂35OMW机组“电改袋”采用了 PPS滤料，袋式除尘器主要规格和参数列于表1。袋式除尘系统运行半年后的测试结果：烟尘排放浓度为ll.O~ll.8mg/Nm。设备阻力为749 ~789Pa。运行1年后将滤袋取样进行检测，超细PPS面层针刺毡的经向和纬向断裂强力以及透气度等主要指标，都与新滤料相当；袋式除尘器连续运行2年时检测，烟尘排放浓度小于20mg/Nm³,滤袋阻力为700〜900Pa。根据检测结果预计滤袋使用寿命可达4年。
