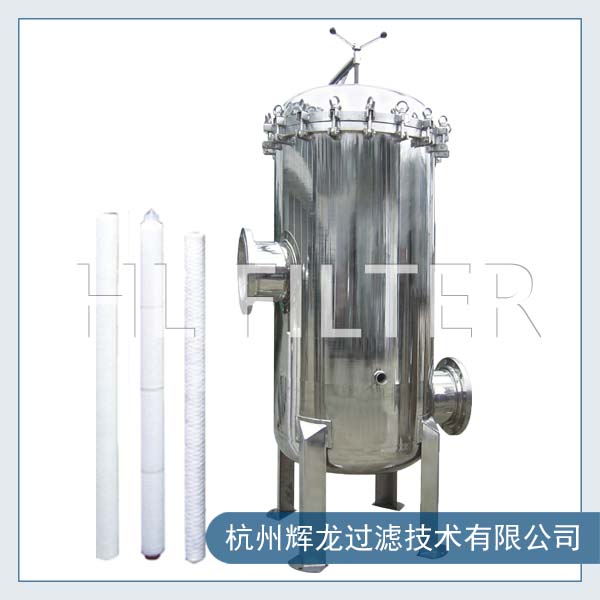

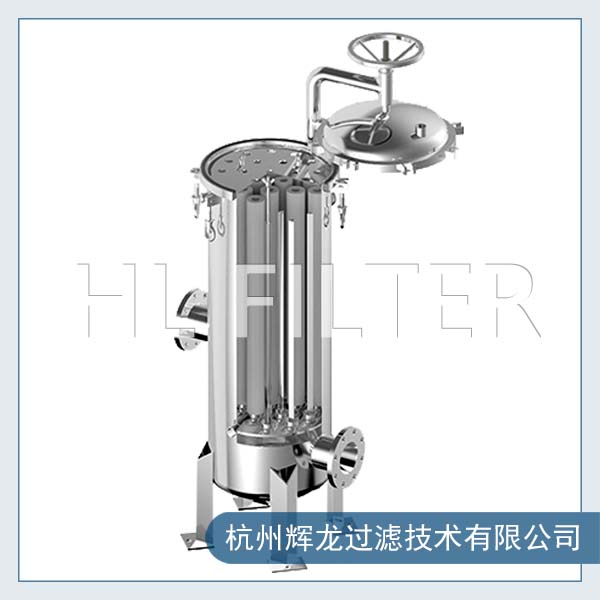

滤芯式液体过滤器是一种新型多功能过滤器，它由两部分组成：滤器和滤芯。

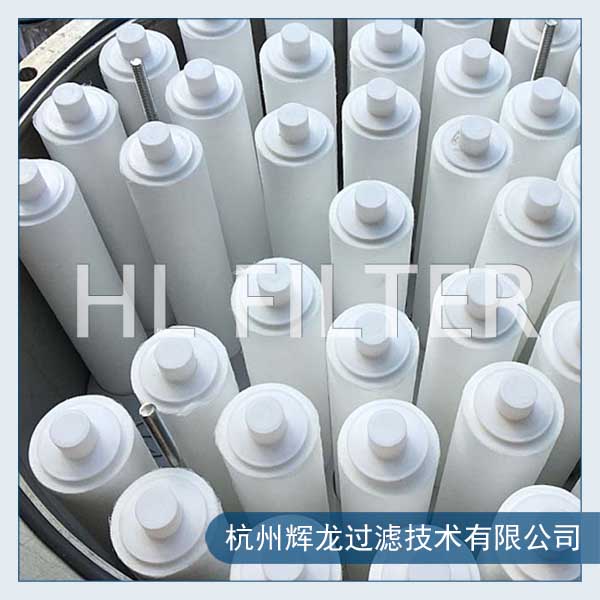

过滤液体由滤器进口压入，经滤芯自外向里透过滤层而被过滤成清澄液体，然后经出口排出。杂质被截留在滤芯的深层及表面，从而液体被达到过滤的目的。

1． 待过滤液体进口

2． 清澄液体排出口

3． 排液（污）口过滤器的大小、结构和滤芯的尺寸取决于设计流量、过滤液体的介质特性。过滤器的材质均为优质不锈钢，结构合理，不但体积小、成本低、流量大、而且检修、换芯、装配方便，过滤精度为0.5-100um,流量为0.5-200m3/h。也可跟据用户需求制作不同尺寸规格的产品。
